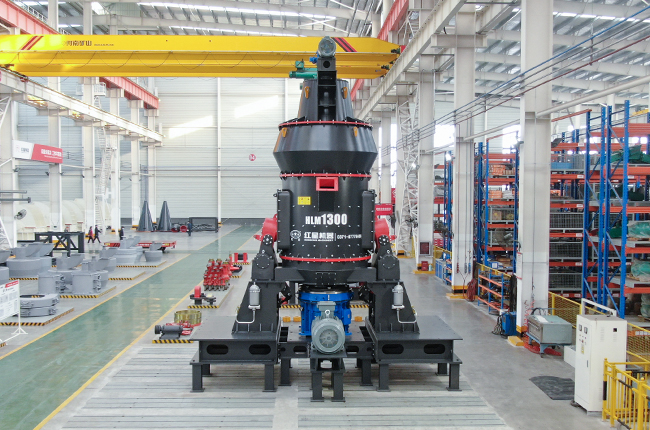

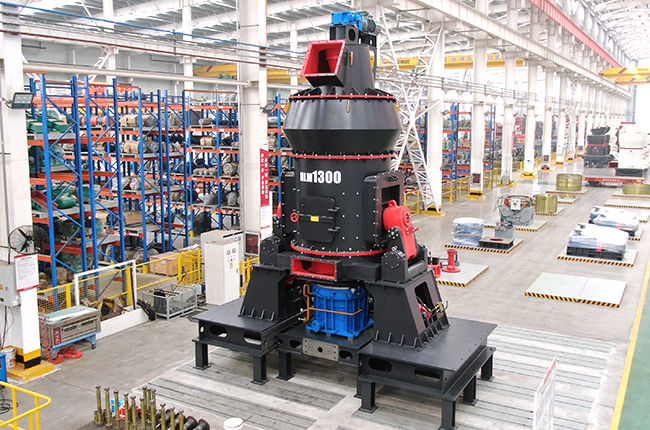

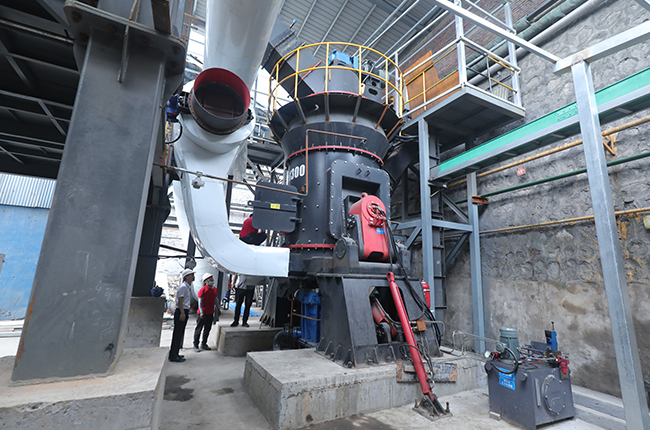

HLM系列立式磨粉机是红星研发的一款集烘干、粉磨、分级、输送为一体的节能型粉磨设备。相比传统磨粉机，它具有效率高、电耗低、占地面积小、噪音低、扬尘小、通筛率高、耐磨材料消耗少等优点。
适用物料：河石英、长石、方解石、石灰石、滑石、大理石、白云石、膨润土等。。
在线咨询报价 24小时咨询热线0371-67779966
出料粒度：20-400目
生产能力：2-420t/h
勘测现场，量身设计，提供解决方案，优化资源配置
现货直供，省去中间渠道，并提供了售前，售中，售后的全套服务
打造绿色环保的矿山机械
整套系统釆用完全负压运行，密封可靠，无粉尘外溢，环境清洁，成品收集釆用布袋式收尘器，除尘效率高达99.9%,高于国家最新环保标准。
粉磨效率高，能耗低，比球磨机节省30%-50%的耗电量，限位装置防止磨辊、磨盘直接接触，磨辊辊套和衬板磨损少；磨辊辊套可翻面使用，使用寿命延长一倍；配备液压加载系统，可灵活调整研磨压力，高产节能。
釆用全自动控制系统，可实现远程操控；外置独立稀油润滑站，方便油品更换，减速机和磨辊轴承均采用强制稀油润滑，润滑的同时带走大量热量，提高使用寿命；液压检修装置可以使磨辊翻出机外，磨辊辊套更换和检修方便快捷。
集粉磨、分级、烘干、输送于一体，布局紧凑，占地面积小，可露天布置，建筑费用降低；具备烘干功能，可通热风，在磨内直接、多次与粉状物料充分接触烘干，节省一套烘干设备。通过调节热风温度，可满足不同湿度物料的烘干要求，最高可满足物料湿度高达15%的烘干。
主电机通过减速机带动磨盘转动，固定的磨辊沿磨盘滚道自转。物料从下料口落在磨盘中央，在离心力的作用下，物料从磨盘中央向边缘匀速移动，经过粉磨滚道时，受到磨辊的碾压，碾磨力由液压加载系统提供，大块物料直接被压碎，细粒物料受挤压后形成料床进行粒间粉碎。烘干与粉磨同时进行，一次热风通过风环均匀进入磨盘周围，将经过辗磨从磨盘上切向甩出的粉碎物料烘干并输送到上部选粉机处，在转子叶片的作用下，粗颗粒重新回到磨盘上粉磨（内循环）,合格的细粉随气流一起出磨，被系统集粉器收集，即为成品；少部分难粉碎且一次风吹不起的较大颗粒、杂质等通过风环跌落至磨机下部一次风室被刮料装置排出机外，或经输送设备由进料口进入立磨重新粉磨（外循环）。
机型丰富 型号齐全
优质的产品是我们的核心竞争力
HLM立式磨粉机
HLM煤粉立磨
HLM高细立磨
| 规格型号 | 产量(t/h) | 成品细度 | 原料水分 | 成品水分 | 主电机功率(kW) |
| HLM1300K | 10-40 | 0.84-0.37mm (20-400 目) | ≤15% | ≤1% | 200 |
| HLM1500K | 13-50 | 280 | |||
| HLM1700K | 18-70 | 400 | |||
| HLM1900K | 20-85 | 500 | |||
| HLM2200K | 35-135 | 800-900 | |||
| HLM2400K | 40-160 | 900-1120 | |||
| HLM2800K | 50-200 | 1120-1250 | |||
| HLM3400K | 70-260 | 1800-2000 | |||
| HLM3700K | 90-320 | 2500-2800 |
注：原料易磨性(Bond)指数≤13kw/t
| 规格型号 | 产量(t/h) | 主电机功率(kW) |
| HLM1300K | 10-40 | 200 |
| HLM1500K | 13-50 | 280 |
| HLM1700K | 18-70 | 400 |
| HLM1900K | 20-85 | 500 |
| HLM2200K | 35-135 | 800-900 |
| HLM2400K | 40-160 | 900-1120 |
| HLM2800K | 50-200 | 1120-1250 |
| HLM3400K | 70-260 | 1800-2000 |
| HLM3700K | 90-320 | 2500-2800 |
注：原料易磨性(Bond)指数≤13kw/t
| 规格型号 | 产量(t/h) | 煤粉细度 | 原煤水分 | 煤粉水分 | 主电机功率(kW) |
| HLM1200M | 6—10 | R0.08=5-15% | ≤15% | ≤1-5% | 110-132 |
| HLM1300M | 10-15 | 160—200 | |||
| HLM1500M | 15—20 | 220—280 | |||
| HLM1700M | 20-30 | 280-355 | |||
| HLM1900M | 26-35 | 355—450 | |||
| HLM2200M | 35-50 | 450—560 | |||
| HLM2400M | 45-55 | 560-710 | |||
| HLM2800M | 60-80 | 900—1120 |
注:原煤哈氏可磨指数HGl≥55
| 规格型号 | 产量(t/h) | 主电机功率(kW) |
| HLM1200M | 6—10 | 110-132 |
| HLM1300M | 10-15 | 160—200 |
| HLM1500M | 15—20 | 220—280 |
| HLM1700M | 20-30 | 280-355 |
| HLM1900M | 26-35 | 355—450 |
| HLM2200M | 35-50 | 450—560 |
| HLM2400M | 45-55 | 560-710 |
| HLM2800M | 60-80 | 900—1120 |
注:原煤哈氏可磨指数HGl≥55
| 规格型号 | 入料粒度(mm) | 产量(t/h) | 产品细度 | 原料水分 | 主电机功率(kW) |
| HLM1200X | ≤10 | 2-6 | 10-40μm,通筛率97% | ≤4% | 132 |
| HLM1300X | ≤10 | 3-10 | 220 | ||
| HLM1500X | ≤10 | 4-13 | 315 | ||
| HLM1700X | ≤15 | 7-18 | 450 | ||
| HLM1900X | ≤15 | 8-23 | 560 | ||
| HLM2200X | ≤20 | 13-35 | 800 | ||
| HLM2400X | ≤20 | 15-45 | 1000 |
注：莫氏硬度等级4级以下物料
| 规格型号 | 入料粒度(mm) | 产量(t/h) | 主电机功率(kW) |
| HLM1200X | ≤10 | 2-6 | 132 |
| HLM1300X | ≤10 | 3-10 | 220 |
| HLM1500X | ≤10 | 4-13 | 315 |
| HLM1700X | ≤15 | 7-18 | 450 |
| HLM1900X | ≤15 | 8-23 | 560 |
| HLM2200X | ≤20 | 13-35 | 800 |
| HLM2400X | ≤20 | 15-45 | 1000 |
注：莫氏硬度等级4级以下物料
